블랙박스 + 후방카메라 동시사용방법

누군가는 태클을 거실겁니다..

미리말씀드리는데 약간 불편한 개조입니다.^^

하지만 쉬운방법이니..설명드립니다..

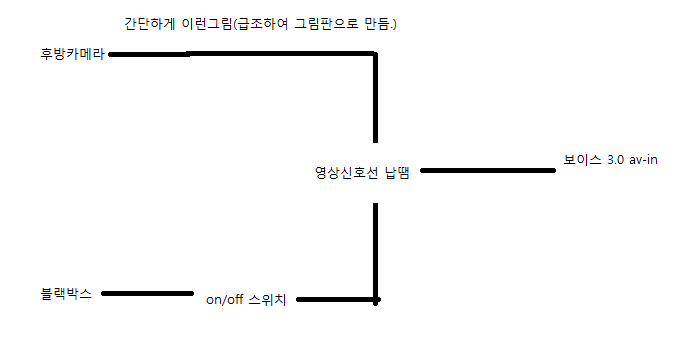

****** 해당 그림은 후방카메라의 자동전환기능을 사용하면서 블랙박스 영상볼수 있는 방법입니다.

1. 그림에서도 볼수 있듯이 전원선은 후방카메라- 후진등

                                                 블랙박스- 휴즈박스나 시거잭을 이용하셨을텐데 기존대로 사용하시고

  영상신호선을 절단하여 블랙박스에 스위치를 달아 영상신호선을 동시에 물리는 방법입니다.

  이렇게 하여 후카에 연결된 신호가 후진중이 아니라면 네비사용중 블랙박스 영상을 보고 싶을때

  스위치 on과 동시에 내비에서 블랙박스 영상을 자동전환기능으로 확인할수 있습니다.

2. 영상신호가 2곳에서 들어올경우...후진하면서 스위치 on 하였다고 기기에 무리가 가는 것은 아닙니다.

    단지 노이즈현상처럼 영상에 깨지거나 하는 현상만 나타납니다.

    전원이 들어가는것이 아니기에 걱정을 안하셔도 되는줄 압니다.(잘못알고있다면 알려주세요>..)

     저 cctv 달러 다닐때는 그런개조도 하였는데.^^(^^_._)

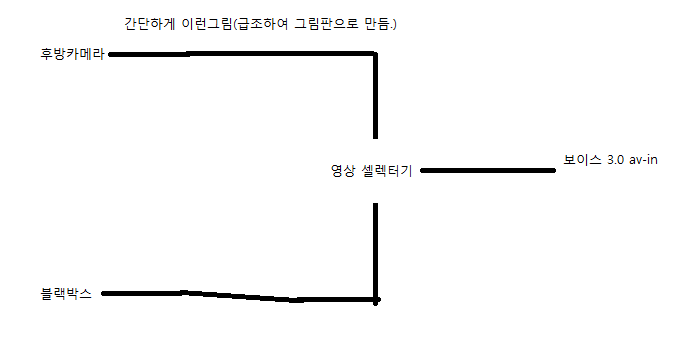

*****역으로...후방카메라의 자동전환기을 사용하지 않으면서 블랙박스 영상볼수 있는방법

그림에 대해 설명 드리면

1. 역시 영상 신호선만을 가기고 작업을 하며, 영상 셀렉터기 한개만 있으면 됩니다.

2. 자동전환이 아니기에 모든 영상은 네비의 av-in을 별도 실행해서 봐야합니다.

3. 후방카메라의 전원을

    후진등에 물리경우 - (차량의 R(후진)과 av-in실행 셀렉터에서 후카 선택)을 동시에 만족을 해야 후방 영상이 보여집니다.

    후방케메라 전원을 시거잭과 같은 전원에 물리면 -  항상 후방카메라가 켜져 있는 상태에서 (av-in과 셀렉터 선택) 2가지가 만족

4. 블랙박스

    차량 전원과 동시에 전원이 켜지는 상태일테니....av-in실행과 셀렉터 실행의 2번의 작업만 있으면 됩니다.



많이 불편합니다.^^



그래서 굳이 보쌈이에서 보실려면 첫번째 그림처럼 블랙박스에서 나오는 선에서 영상 신호 on/off 스위치 하나만 달아주면

편리하게 자동전환기능을 이용하면서 사용할수 있습니다..
